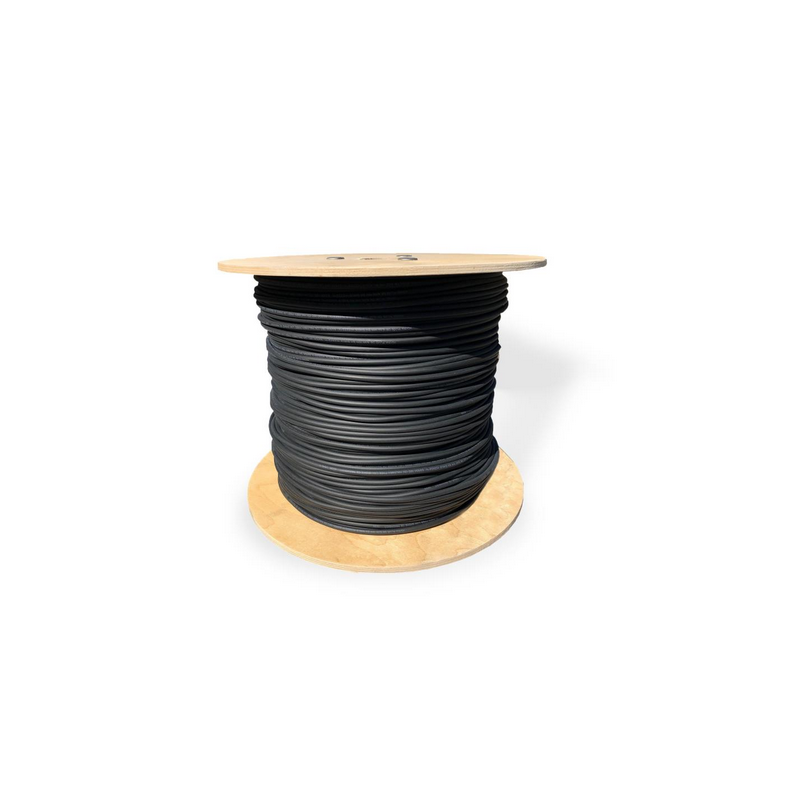

Solarkabel HIKRA 6 mm² Schwarz 20 m 1500V

Dieses Kabel ist für die Verwendung in Photovoltaikanlagen, z. B. gemäß IEC 60364-7-712, bestimmt und eignet sich für die Anwendung in/für Geräte mit Schutzisolierung (Schutzklasse II). Unser doppelt isoliertes Solarkabel HIKRA® SOL 1500V ist für den dauerhaften Einsatz im Freien und in Innenräumen, für die mobile, hängende oder feste Installation bestimmt. Die robusten Materialien trotzen den langfristigen Einflüssen der Natur und bieten höchste Qualität und Sicherheit. Bei sachgemäßer Verwendung beträgt die erwartete Lebensdauer dieses Produkts mindestens 25 Jahre.

Dank seiner guten Witterungsbeständigkeit ist das Kabel besonders wasserabweisend und kann unterirdisch verlegt werden. Hikra-Sol-Kabel haben die höchstmögliche Brandschutzklasse für Solarkabel, die auf dem Markt erhältlich ist. Bitte beachten Sie unsere Verlegeanleitung.

HIKRA® SOL
TECHNISCHE DATEN

Struktur
Konstruktion Feindrähtige, verzinnte Cu-Litze (Elektrolytkupfer) nach IEC 60228 Klasse 5
Isolation Vernetztes Polyolefin, Härte D32, Mindestwandstärke nach EN 50618 Tabelle 1
Außenmantel Spezialcompound XLPO-vernetzt, Härte D36, Mindestwandstärke nach EN 50618 Tabelle 1
Farbe Mantel: schwarz / rot; Isolation: hell - naturfarben
Markierung HIKRA SOL1500V H1Z2Z2-K IEC62930 1x6,0mm² R 50408873 CE mit metrischer Markierung
Standards EN50618 (H1Z2Z2-K) TÜV R50363076; IEC62930 131 TÜV R 50408873

Technische Daten

Nennspannung [U0/U] 1,5kV DC und 1,0kV AC
Maximalspannung 1,8kV DC (2,0 kV DC interne und zusätzliche Überprüfung)
Prüfwechselspannung 6,5kV AC / 15kV DC (5 min im Wasserbad, 20±5°C)
Maximalstrom Siehe Dokument "Current rating - HIKRA® Solar cable" Oktober 2020
Kurzschlusstemperatur 250°/5S

Eigenschaften

UV-Beständigkeit Zugfestigkeit, Dehnung nach 720h 360(Zyklen) ≥70% der Anfangswerte; EN 50289-4-17 gemäß
Methode A; EN ISO 4892-1 (2000) und EN ISO 4892-2 (2006)
Ozonbeständigkeit 72h Relative Luftfeuchtigkeit 55 ± 5%, Temperatur 40 ± 2 °C (EN 50396 Methode B, ozonkonzentration (200 ±
50) x 10-6 )
Isolationswiderstand Widerstand im Wasserbad jede 2h bei 90 °C in 2h bei 20 °C (Grenzwerte nach EN 50618 Tabelle 1)
Dynamische Penetration Prüfung mit einer Federstahlnadel durch die Isolierung oder den Mantel (EN50618 Anhang D)
Wasserspezifische Repellenz Langfristige Prüfung des Isolationswiderstandes im Wasserbad bei 90 C> 3GΩ m, dauer 12 Wochen
(gemäß UL44 cl. 5.4 & UL2566 6.4.4.2.1 interne und zusätzliche Überprüfung )
Stoß- und Quetschfestigkeit Impact-Resistance UL 854.23 und Crushing-Resistance UL 854.24 (interne und zusätzliche Überprüfung)
Säure- und Alkalibeständigkeit 168h bei 23°C (N-Oxalsäure, N-Natriumhydroxid nach EN 60811 -404; ammoniakbeständig)
Brandverhalten Keine Flammenausbreitung gemäß EN 60332-1-2 Anhang A, geringe Rauchentwicklung (EN 61034,-2)
CPR-Leistungsklasse Dca; Brandverhalten gemäß EN50575
Halogenfreiheit EN 50525-1, Anhang B
Kälteschocktest EN 60811-506, EN 50618 Anhang C.1 bei -40°C
Kälte-Dehnungstest Max. 30% Dehnung bei -40±2 °C, 16h (EN 60811-505)
Feuchte-Wärme-Test Dauer 1000h bei 90°C und min. 85% rel. Luftfeuchtigkeit (EN 60068-2-78)
Minimaler Biegeradius flexibel / fest 10 x Kabeldurchmesser / 4 x Kabeldurchmesser

Temperaturbereiche

Betriebstemperatur -40° C bis +90°C; Maximale Leitertemperatur: + 120°C
Maximale Lagertemperatur +40°C
Minimale Temperatur für die Installation -25°C
