| Reihe |
Resi9 |
| Name des Produkts |

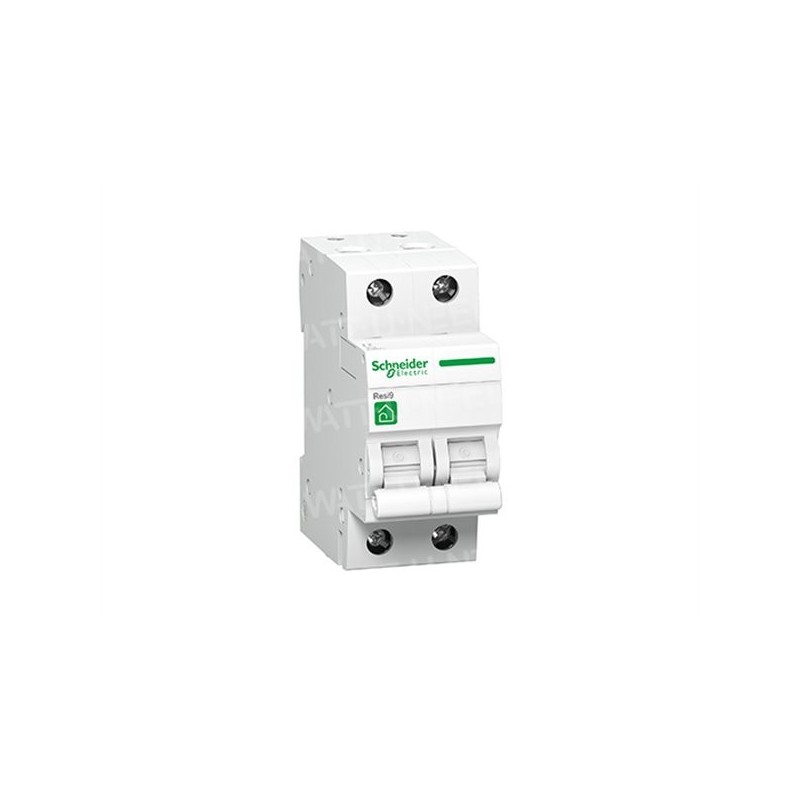

Resi9 MCB |
| Art des Produkts oder Bauteils |
Miniatur-Leistungsschalter |
| Anwendung des Geräts |
Verteilung |
| Beschreibung der Pole |
2P |
| Anzahl der geschützten Pole |
2 |
| [In] bemessungsbetriebsstrom |
16 A bei 30 °C |
| Art des Netzes |
C.a. |
| Technologie des Auslösers |
Thermisch-magnetisch |
| Auslösekurve |
C |
| Schaltleistung |
3000 A Icn bei 230 V c.a. 50/60 Hz gemäß EN/IEC 60898-1 |
| Normen |
EN/IEC 60898-1 |
| Zertifizierungen des Produkts |
CEBEC |
| Ergänzend |
| Netzfrequenz |
50/60 Hz |
| [Ue] bemessungsbetriebsspannung |
230 V AC 50/60 Hz |
| Magnetische Auslösegrenze |
5...10 x In |
| Begrenzungsklasse |
3 gemäß EN/IEC 60898-1 |
| [Ui] bemessungsisolationsspannung |
440 V AC 50/60 Hz |
| [Uimp] bemessungsstoßspannungsfestigkeit |
4 kV |
| Art der Bedienung |
Wipptaste |
| Lokale Signalisierung |
Anzeige AKTIVIERT/DEAKTIVIERT |
| Art der Installation |
In anklippbar |
| Montagehalterung |
DIN-Schiene |
| Kompatibilität des Verteilerblocks und des Kamms |
Unten: bi-connect |
| 9 mm Schrittweite |
4 |
| Höhe |
85 mm |
| Breite |
36 mm |
| Tiefe |
75 mm |
| Gewicht des Produkts |
0,217 kg |
| Farbe |
Weiß |
| Mechanische Lebensdauer |
20000 Zyklus |
| Elektrische Lebensdauer |
10000 Zyklus c.a. 50/60 Hz gemäß EN/IEC 60898-1 |
| Beschreibung der optionalen Verriegelungen |
Vorhängeschloss in der Position OFF |
| Art des Anschlusses |
Klemmen Typ Tunnel (unten) - Klemmen Typ Tunnel (unten) - Klemmen Typ Tunnel (oben) - Klemmen Typ Tunnel (oben) - |
| Anzugsdrehmoment |
2 N.m |
| Umgebung |
| Schutzgrad IP |
IP20 gemäß IEC 60529
IP40 (modulares Gehäuse) gemäß IEC 60529 |
| Grad der Verschmutzung |
2 gemäß EN/IEC 60898-1 |
| Überspannungskategorie |
III |
| Betriebstemperatur |
-20 bis 60 °C |
| Umgebungstemperatur bei Lagerung |
-40 bis 80 °C |
