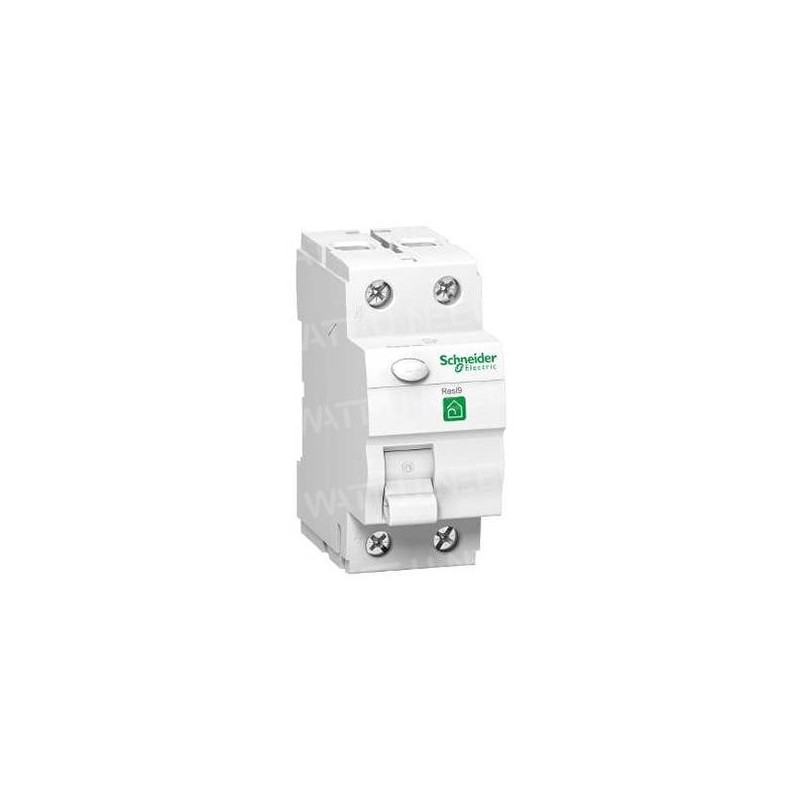

Fehlerstromschutzschalter Typ A 2P 63A 300ma

Funktion

Differenzialschutzschalter sind Geräte, die am Anfang von Leitungen angebracht werden und vor unzulässigen Erdschlussströmen schützen. Sie schützen Personen vor einem Stromschlag.

Funktionsweise

Bei einem Leckstrom mit einer Form von gepulstem Restgleichstrom entsteht in den Primärwindungen des Torus eine Unwucht, die ein Restmagnetfeld im Torus erzeugt. Dieses Restmagnetfeld erzeugt wiederum eine Spannung und einen Strom in der Sekundärwindung, die das Relais belasten. Das Relais wiederum erregt die Auslösevorrichtung und öffnet die Kontakte unter Federdruck.

Leistungen

• Typ A; Typ AS
• Nennstrom In (A) 16, 25, 40, 63, 80, 100
• Fehlerstrom (mA) 10, 30, 100, 300, 500, 1000
• Nennspannung Un 2P: 230 V; 4P: 230/400 V
• Minimale Betriebsspannung UBmin 2P: 127 V; 4P: 190 V
• Mechanische/elektrische Lebensdauer 20000/10000
• Tropentauglichkeit nach IEC 60068-2-28/2-30 in DIN 40046 95%HR bei 55°C
• Max. Anschlussbereich flexibler/starrer Draht 35-50 mm²
• Pole 2, 4
• Stoßwellenfestigkeit Typ A: 250A 8/20µs; 200A 0,5µs - 100kHz; Typ S: 3000A 8/20µs
• Umgebungstemperatur -25 bis 55 °C
• Gewicht 2P: 220 g; 4P: 385 g

Abschaltcharakteristik

• Entsprechend EN 61008
• Nennstrom Ein/Aus Im=500A
• Nennstrom I?m?500A für 16 bis 40A; I?m=800A für 63 bis 100A
• Kurzschlussfestigkeit abgesichert Inc=10000A bei 230/400V Sicherung 80A gG
• Widersteht einem I²t von 22500 A²s - 3000A
• Alle Diff-o-Jump-Geräte erfüllen diese Werte. Nur bei Geräten bis 40A sind die Werte serigraphiert. Gemäß der RGIE dürfen diese Werte bei Geräten über 40A nicht erscheinen.

Komponenten

• eingangsklemme
• schalter: fester und beweglicher Kontakt
• torus mit primären und sekundären Windungen
• relais
• ausgangsklemme
• druckknopf: mit Freilaufmechanismus, der den Schalter anfordert
• testtaste

Erweiterungen

• Hilfskontakte
• Modul für die Fernauslösung
• Spule mit minimaler Spannung
• Türkontakt
• Motorsteuerung
• Sammelschienensysteme

Normalisierung

Der Fehlerstromschutzschalter (Diff-o-Jump Typ A und Typ S) entspricht den Normen NBN EN 61008 und NBN 819 und hat auf der Grundlage dieser Normen die CEBEC-Zulassung erhalten. In den NBN-Normen trägt ein Fehlerstromschutzschalter die Bezeichnung Erdungsschalter mit Fehlerstromschutzeinrichtung. Der Diff-o-Jump entspricht den internationalen Normen IEC 1008 und EN61008.
