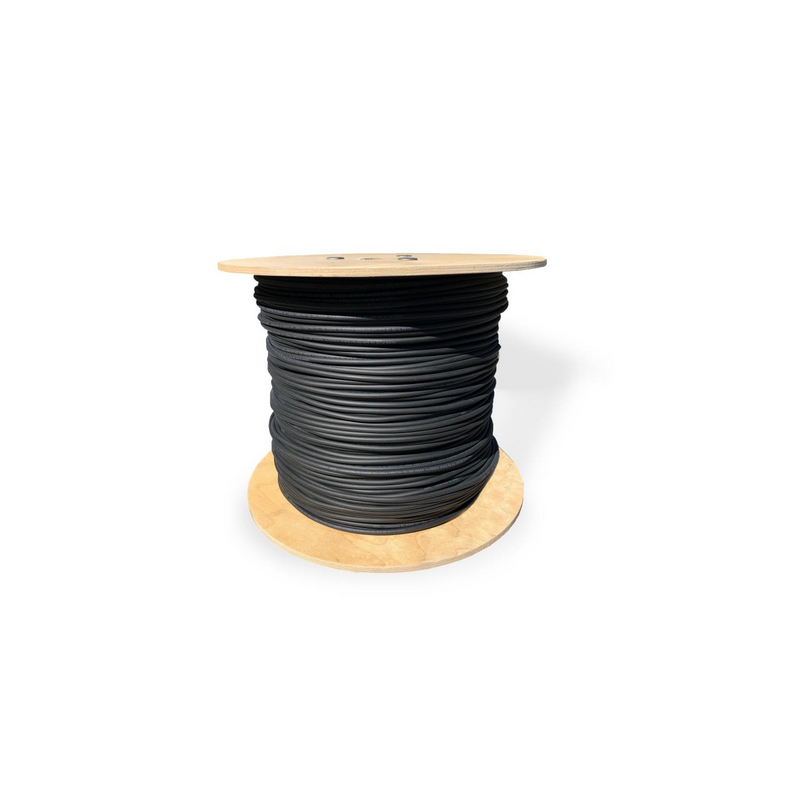

Cavo solare HIKRA 6 mm² Nero 20 m 1500V

Questo cavo è destinato all'uso in impianti fotovoltaici, ad esempio in conformità alla norma IEC 60364-7-712, ed è adatto all'applicazione in/sulle apparecchiature con isolamento protettivo (classe di protezione II). Il nostro cavo solare a doppio isolamento HIKRA® SOL 1500V è destinato all'uso permanente all'esterno e all'interno, per installazioni mobili, sospese o fisse. I materiali robusti resistono alle influenze della natura a lungo termine e offrono la massima qualità e sicurezza. Se usato correttamente, questo prodotto dovrebbe durare almeno 25 anni.

Grazie alla buona resistenza alle condizioni atmosferiche, il cavo è particolarmente idrorepellente e può essere posato sottoterra. I cavi Hikra Sol hanno la più alta classe di protezione antincendio possibile per i cavi solari sul mercato. Consultare le nostre istruzioni di installazione.

HIKRA® SOL
DATI TECNICI

Struttura
Costruzione Trefolo di rame stagnato (rame elettrolitico) con fili sottili secondo la norma IEC 60228 Classe 5
Isolamento Poliolefina reticolata, durezza D32, spessore minimo della parete secondo la norma EN 50618 tabella 1
Guaina esterna Mescola speciale reticolata XLPO, durezza D36, spessore minimo della parete secondo la norma EN 50618 tabella 1
Colore Guaina: nero / rosso; isolamento: trasparente - colore naturale
Marcatura HIKRA SOL1500V H1Z2Z2-K IEC62930 1x6,0mm² R 50408873 CE con marcatura metrica
Norme EN50618 (H1Z2Z2-K) TÜV R50363076; IEC62930 131 TÜV R 50408873

Specifiche tecniche

Tensione nominale [U0/U] 1,5kV DC e 1,0kV AC
Tensione massima 1,8kV DC (2,0 kV DC verifica interna e aggiuntiva)
Tensione di prova AC 6,5kV AC / 15kV DC (5 min in bagno d'acqua, 20±5°C)
Corrente massima Vedere il documento "Corrente nominale - HIKRA® Cavo solare" Ottobre 2020
Temperatura di corto circuito 250°/5S

Proprietà

Resistenza ai raggi UV Resistenza alla trazione, allungamento dopo 720h 360(cicli) ≥70% dei valori iniziali; EN 50289-4-17 secondo il metodo A di
; EN ISO 4892-1 (2000) e EN ISO 4892-2 (2006)
Resistenza all'ozono 72h Umidità relativa 55 ± 5%, Temperatura 40 ± 2 °C (EN 50396 metodo B, concentrazione di ozono (200 ±
50) x 10-6 )
Resistenza all'isolamento Resistenza in bagno d'acqua ogni 2 ore a 90 °C in 2 ore a 20 °C (valori limite secondo EN 50618 tabella 1)
Penetrazione dinamica Prova con ago di acciaio per molle attraverso l'isolamento o la guaina (EN50618 allegato D)
Specifica all'acqua Prova di resistenza all'isolamento a lungo termine in bagno d'acqua a 90 C> 3GΩ m, durata 12 settimane
(secondo UL44 cl. 4 e UL2566 interno). 5.4 & UL2566 6.4.4.2.1 verifica interna e supplementare)
Resistenza agli urti UL 854.23 e resistenza allo schiacciamento UL 854.24 (verifica interna e supplementare)
Resistenza agli acidi e agli alcali 168h a 23°C (acido N-ossalico, N-idrossido di sodio secondo la norma EN 60811 -404; resistente all'ammoniaca)
Comportamento alla combustione Ritardante di fiamma secondo EN 60332-1-2 Allegato A, basso sviluppo di fumo (EN 61034,-2)
CPR-Power classe Dca; Comportamento alla combustione secondo EN50575
Esente da alogeni EN 50525-1, Allegato B
Test di impatto a freddo EN 60811-506, EN 50618 Allegato C.1 a -40°C
Prova di allungamento a freddo Max. 30% di allungamento a -40±2 °C, 16h (EN 60811-505)
Prova di calore umido Durata 1000h a 90 °C e min. 85% di umidità relativa (EN 60068-2-78)
Raggio minimo di curvatura flessibile/fisso 10 x diametro cavo / 4 x diametro cavo

Intervallo di temperatura

Temperatura di esercizio da -40°C a +90°C; temperatura massima del conduttore: +120°C
Temperatura massima di stoccaggio +40°C
Temperatura minima di installazione -25°C
