| Gamma |
Resi9 |
| Nome del prodotto |

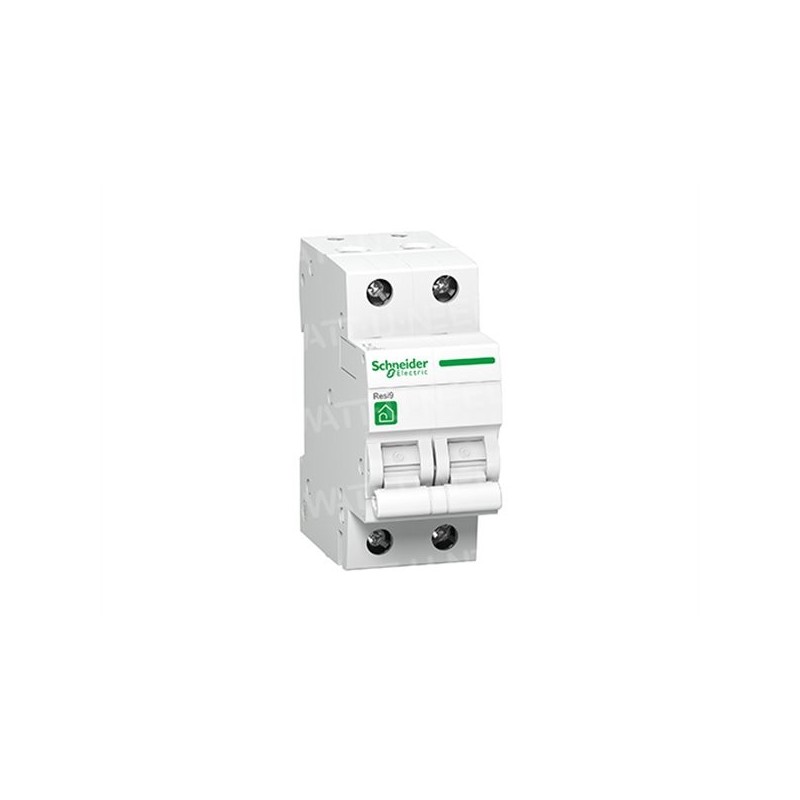

Resi9 MCB |
| Tipo di prodotto o componente |
Interruttore miniaturizzato |
| Applicazione del dispositivo |
Distribuzione |
| Descrizione dei poli |
2P |
| Numero di poli protetti |
2 |
| [In] corrente nominale di funzionamento |
16 A a 30 °C |
| Tipo di rete |
C.a. |
| Tecnologia di intervento |
Termico-magnetico |
| Curva di intervento |
C |
| Capacità di interruzione |
3000 A Icn a 230 V c.a. 50/60 Hz conforme a EN/IEC 60898-1 |
| Norme |
EN/IEC 60898-1 |
| Certificazioni di prodotto |
CEBEC |
| Ulteriori |
| Frequenza di rete |
50/60 Hz |
| [Ue] tensione nominale di funzionamento |
230 V AC 50/60 Hz |
| Limite di intervento magnetico |
5...10 x In |
| Classe di limitazione |
3 secondo EN/IEC 60898-1 |
| [Ui] tensione nominale di isolamento |
440 V AC 50/60 Hz |
| [Uimp] tensione nominale di resistenza agli impulsi |
4 kV |
| Tipo di controllo |
Interruttore a bilanciere |
| Segnalazione locale |
Indicazione ON/OFF |
| Modalità di installazione |
A clip |
| Staffa di montaggio |
Guida DIN |
| Compatibilità del blocco di distribuzione e del pettine |
Fondo: bi-collegamento |
| Passo 9 mm |
4 |
| Altezza |
85 mm di altezza |
| Larghezza |
36 mm |
| Profondità |
larghezza 75 mm |
| Peso del prodotto |
0,217 kg |
| Colore |
Bianco |
| Durata meccanica |
20000 cicli |
| Durata elettrica |
10000 cicli c.a. 50/60 Hz conforme a EN/IEC 60898-1 |
| Descrizione dei lucchetti opzionali |
Lucchetto in posizione OFF |
| Modalità di connessione |
Terminali del tunnel (basso) - Terminali del tunnel (basso) - Terminali del tunnel (alto) - Terminali del tunnel (alto) - Terminali del tunnel (basso) - Terminali del tunnel (alto) - Terminali del tunnel (basso) - Terminali del tunnel (alto) - Terminali del tunnel (alto) |
| Coppia di serraggio |
2 N.m |
| Ambiente |
| Grado di protezione IP |
IP20 secondo IEC 60529
IP40 (custodia modulare) secondo IEC 60529 |
| Livello di inquinamento |
2 secondo EN/IEC 60898-1 |
| Categoria di sovratensione |
III |
| Temperatura di funzionamento |
-da 20°C a 60°C |
| Temperatura ambiente di stoccaggio |
-da 40 a 80°C |
